Bundle Turnover
2022-09-22

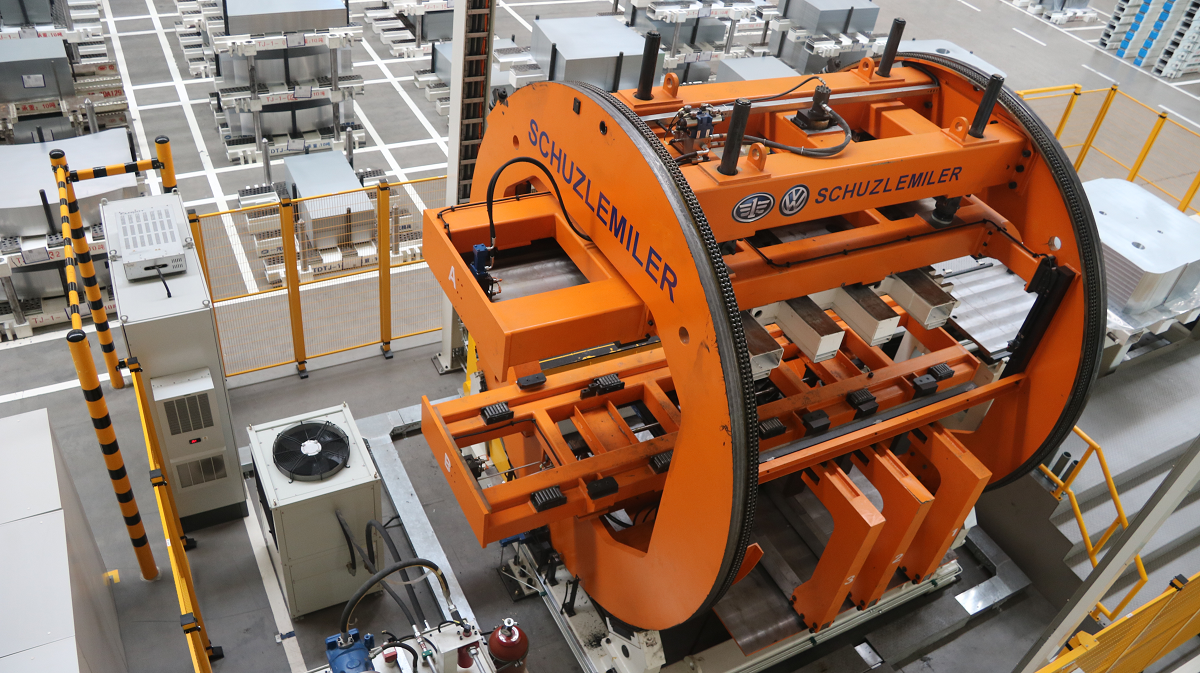

垛料翻转机Bundle Turnover
主要特点：Main features:
－ 模块化设计
Modular design
－ 结构形式：开式、闭式
Open and close type available
－ 采用气动或者液压夹紧机构，翻转平稳
Pneumatic or hydraulic clamping mechanism available, stable turnover
－ 快速，翻转全过程小于5分钟
Fast, the whole turnover process less than 5 min
－ 重型工件或垛料快速高效翻转
Heavy-duty workpiece or stack turned over quickly, high efficiency
－ 翻转能力：5～20吨
Turnover capacity: 5～20t
－ 可以处理多种尺寸的零件
Capable of processing multiple sizes of parts
组成：Construction
－ 上下料装置
Loading and unloading device
－ 垛料夹紧机构
Stack clamping mechanism
－ 翻转机构
Turnover mechanism
－ 托盘
Pallet
－ 托盘夹紧器
Pallet clamper
表格8：垛料翻转机的主要技术参数
Table 8: Technical Data of Bundle Turnover
|
结构形式Construction |
开式结构Open Type |
闭式结构Straight-side Type |
|
|
夹紧形式Clamping method |
气动或液压夹紧 Pneumatic or hydraulic |
液压夹紧 Hydraulic |
|
|
生产节拍（翻转一次） Production rate (one turn) （秒）(second) |
40~60 |
40~60 |
|
|
允许板料长度 Allowable blank length （毫米）(mm) |
800~4000 |
800~4000 |
|
|
允许板料宽度Allowable blank width （毫米）(mm) |
800~2000 |
800~2000 |
|
|
垛料高度 Stack height （毫米）(mm) |
100~500 |
100~500 |
|
|
垛料最大重量Max stack weight （千克）(kg) |
≤8000 |
＞8000 |
|
|
翻转角度 Turnover angle （度）(degree) |
180° |
180° |
|
|
垛料翻 转精度Turnover accuracy |
相邻板料错位允差Position offset of adjacent blanks （毫米）(mm) |
≤5 |
≤5 |
|
上、下垂直度允差 Allowance of upper and lower perpendicularity（毫米）(mm) |
≤25 |
≤25 |
|
|
备注：根据用户的不同需求，还可以为用户设计制造其它任意规格型号的垛料翻转机，以满足用户的不同需要。Note: We can make stack turnover of various specifications as per customer’s requirements |
|||
