Blanking line
2025-02-25

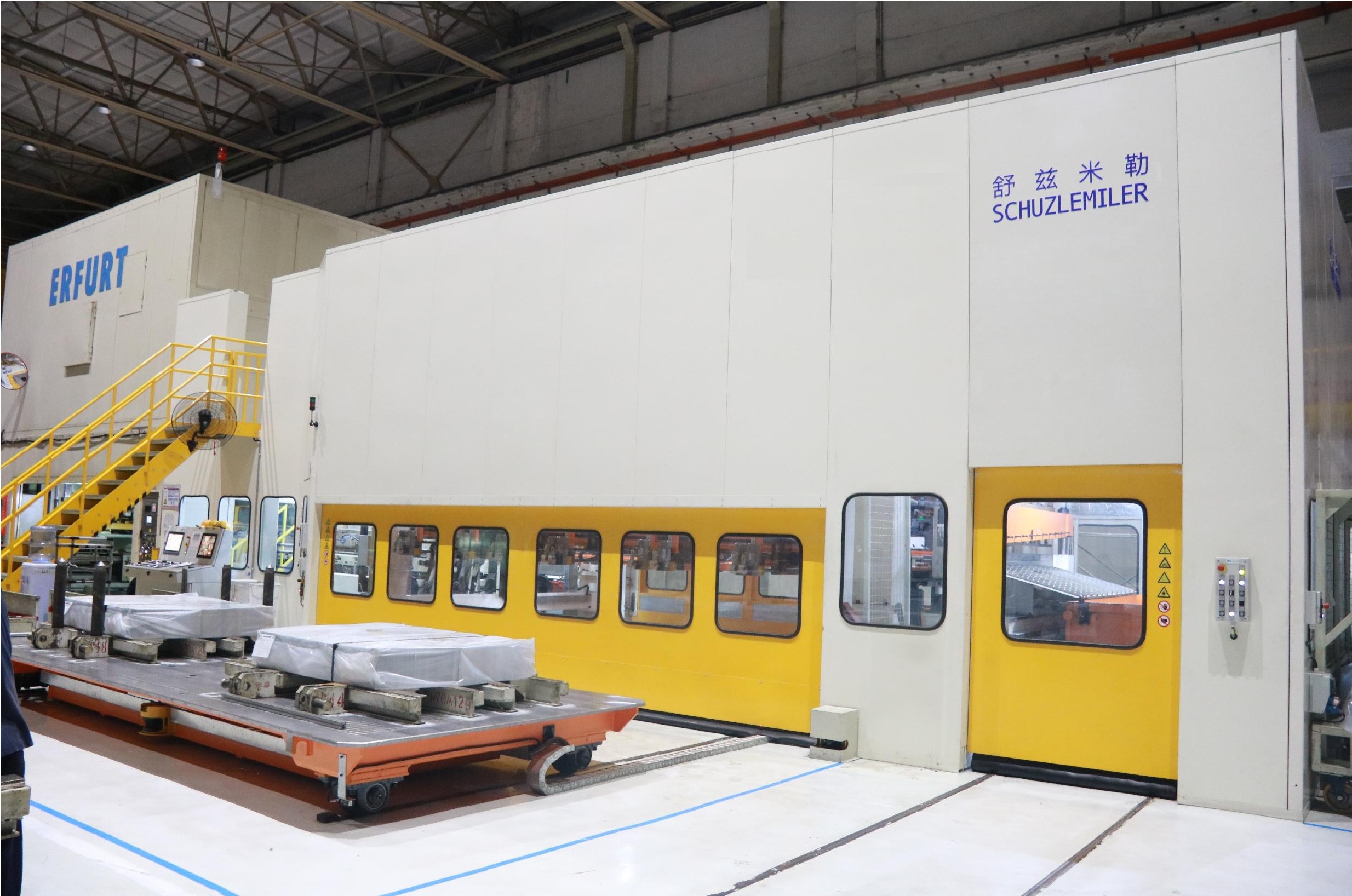

开卷落料线 Blanking Line
主要特点：Main features:
－ 高生产率High productivity
l 生产线的最大速度：90m/min
Max. line speed: 90m/min
l 最大生产节拍：65SPM
Max. production rate: 65SPM
－ 应用范围广泛Extensive application
l 适用于普通碳钢板、高强度板、热轧、冷轧钢板
Applicable for plain carbon steel, high strength steel; hot rolled, cold rolled steel sheet
l 可用于生产矩形、梯形、平行四边形、异形板料
Capable of manufacturing rectangular, trapezoid, parallelogramic and shaped blanks
－ 能够生产汽车内外板料
Capable of manufacturing interior or exterior panels
－ 定尺剪切精度高，切边质量好
High cut-to-length shearing accuracy and good cutting edge quality
－ 剪切的板料适合激光拼焊
The blank sheared suitable for tailored blanks
－ 自动化程度高，易于操作
High automation and easy operation
组成：Construction
－ 开卷机（单臂、双臂），可带液压辅助支撑
Decoiler (single-arm or double-arm), with an optional hydraulic auxiliary support
－ 引料装置（单、双辊引料）
Lead-in device (single or double-roller leading in)
－ 料头剪（可选项）
Cropping shear (option)
－ 清洗机（可选项）
Washing machine (option)
－ 6Hi精密矫直机
6Hi precision leveler
－ 调整环（活套）
Loop
－ 伺服送料
Servo feeder
－ 落料压力机（机械式、伺服式）
Blanking press (mechanical, or servo type)
－ 侧堆垛（可选项）
Side stacker (option)
－ 伸缩皮带机
Telescopic belt conveyor
－ 磁性堆垛（启停、连续）
Magnetic stacker (start-stop, or continuous mode)
－ 检验平台及废料箱
Inspection table and scrap box
表格5：开卷落料线主要技术参数
Table 5 Technical Data
|
Series型号 技术参数Technical data |
800吨落料线 800 ton |
600吨落料线 600 ton |
500吨落料线 500 ton |
500吨落料线 500 ton |
|
|
材料Material |
冷轧钢板、热轧酸洗钢板、镀锌钢板 Cold rolled steel plate, hot rolled acid pickled steel plate, galvanized steel plate |
冷轧钢板、热轧酸洗钢板、镀锌钢板 Cold rolled steel plate, hot rolled acid pickled steel plate, galvanized steel plate |
冷轧钢板、热轧酸洗钢板、镀锌钢板 Cold rolled steel plate, hot rolled acid pickled steel plate, galvanized steel plate |
冷轧钢板、热轧酸洗钢板、镀锌钢板 Cold rolled steel plate, hot rolled acid pickled steel plate, galvanized steel plate |
|
|
板材宽度Blank width |
毫米mm |
400-2000 |
400-1850 |
400-1850 |
400-1900 |
|
板材厚度Blank thickness |
毫米mm |
0.5-2.6 |
0.5-3 |
0.5-2.6 |
0.5-2.5 |
|
卷料重量Coil weight |
吨ton |
20 |
20 |
20 |
20 |
|
卷料内径Coil inner diameter (ID) |
毫米mm |
450-520/550-620 |
470-520/570-620 |
470-520/570-620 |
470-520/570-620 |
|
卷料外径Coil OD |
毫米mm |
max.2000 |
max.2000 |
max.2000 |
max.2000 |
|
屈服强度Yield strength |
牛/平方米N/m². |
max.400 |
max.400 |
max.400 |
max.400 |
|
拉伸强度Tensile strength |
牛/平方米 N/m². |
max.600 |
max.600 |
max.600 |
max.600 |
|
落料压力机Blanking press |
吨 ton |
800 |
600 |
500 |
500 |
|
压力机行程次数Number of press strokes |
次/分spm |
10-60 |
10-60 |
10-50 |
10-50 |
|
落料长度Blanking length |
毫米mm |
400-4000 |
400-4000 |
400-4000 |
300-4000 |
|
送料精度Feeding accuracy |
毫米/米mm/m |
±0.3 |
±0.3 |
±0.3 |
±0.3 |
|
校平精度Leveling accuracy |
毫米/米 mm/m |
1.5 |
1.5 |
1.5 |
1.5 |
|
堆垛高度Stacking height |
毫米mm |
500+220 |
500+220 |
500+220 |
500+220 |
|
堆垛重量Stack weight |
千克kg |
max.8000 |
max.10000 |
max.10000 |
max.10000 |
|
最大速度Max speed |
米/分m/min |
90 |
80 |
80 |
80 |
