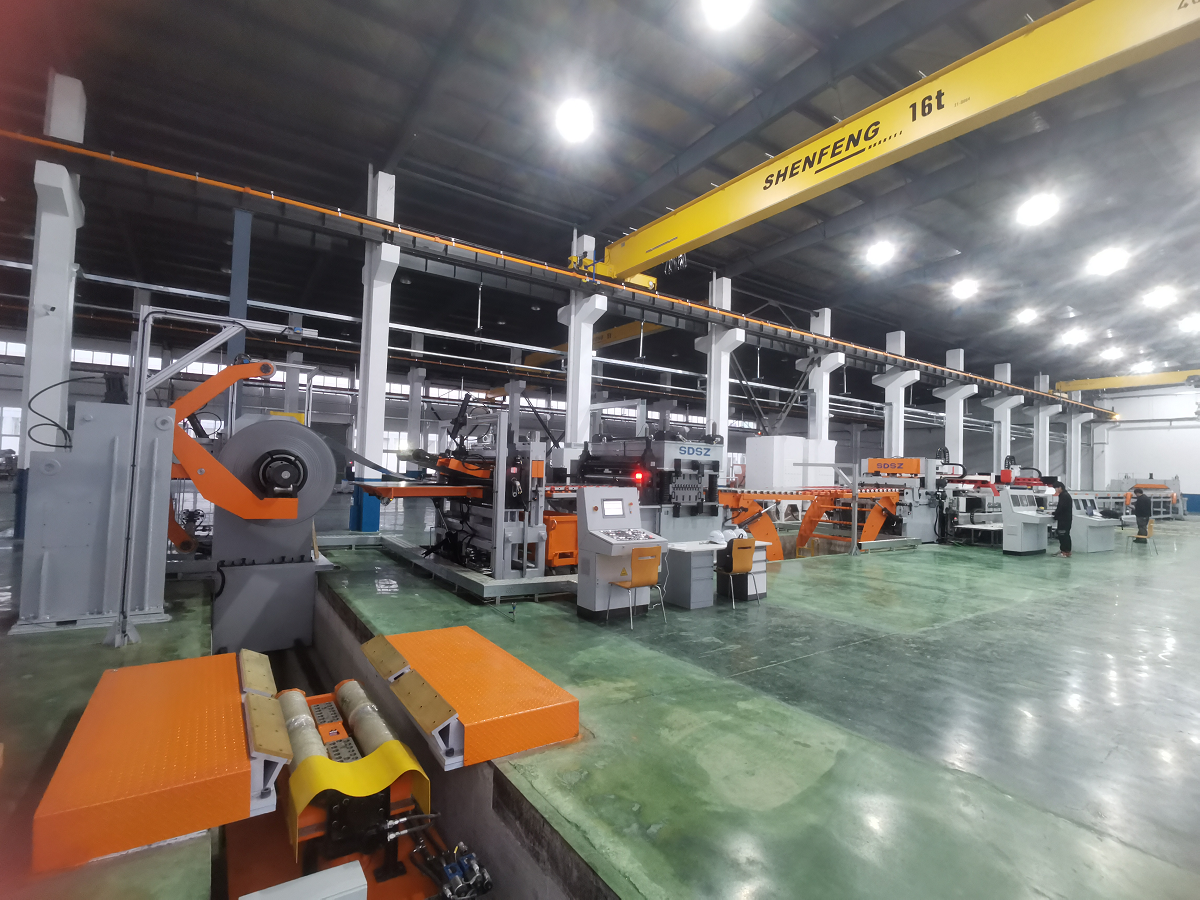

Silicon Steel Sheets Blanking Line

 激光开卷落料线Laser Sheets Blanking Line

激光落料生产线是最新型的金属板材落料生产方式，以多头同步工作的激光切割系统为核心，对金属板材进行连续输送、切割，实现从卷料到垛料的全制造流程，具有高柔性、高精度、低成本等显著特点。一键切换模具，适用于小批量个性化生产的板材落料工艺。

主要特点：Main features:

－ 高生产率High productivity

l 生产线的最大速度：60m/min

Max. line speed: 60m/min.

－ 适用于铝卷、钢卷的开卷的落料

Applicable for blanking of silicon blank in motor industry

－ 专用的同步光切割缝皮带

Specialized synchronized light cutting seam belt



组成：Construction

－ 单臂开卷机，可带液压辅助支撑

Decoiler (single-arm or double-arm), with an optional hydraulic auxiliary support

－ 引料装置

Lead-in device (single or double-roller leading)

－ 料头剪（可选项）

Cropping shear (option)

－ 6Hi精密矫直机

6Hi precision leveler

－ 调整环（活套）

Loop

－ 伺服送料

Servo feeder

－ 激光同步切割机

Laser synchronized cutting machine

－ 高速磁性堆垛装置/机器人柔性堆垛

- High-speed magnetic stacking device/robotic flexible stacking



表格6、激光落料线主要技术参数

Table 6. Technical Data

主要技术参数 Technical data
材料 Material	钢板、铝板、不锈钢板 Steel plate, aluminum plate, stainless steel plate
板料宽度 Blank width	800-2200mm
板材厚度Blank thickness	0.5-4mm
卷料重量 Coil weight	20ton
卷料内径 Coil inner diameter (ID)	508mm
卷料外径 Coil  outer diameter (OD)	max.2000mm
屈服强度 Yield strength	max.280N/mm²
拉伸强度 Tensile strength	max.600N/mm²
能否应对镰刀弯 cope with the sickle bend	处理镰刀弯 cope with the sickle bend
堆垛高度 Stacking height	600mm +150mm
料垛重量 Stack weight	max.4000kg
最大速度Max speed	150m/min
送料精度Feeding accuracy	+/- 0.2mm/m
校平精度Leveling accuracy	0.05 mm/m
